Khí oxy và nitơ là đầu vào quan trọng của nhiều bệnh viện, nhà máy và dây chuyền sản xuất. Tuy nhiên, việc phụ thuộc hoàn toàn vào bình khí, cụm chai hoặc xe bồn có thể khiến doanh nghiệp đối mặt với biến động giá, lịch giao hàng, giới hạn lưu kho và nguy cơ gián đoạn khi nhu cầu tăng đột biến. Một hệ thống tạo khí tại chỗ cho phép đơn vị sản xuất khí ngay tại nơi sử dụng, theo lưu lượng, áp suất và độ tinh khiết được thiết kế cho từng quy trình.

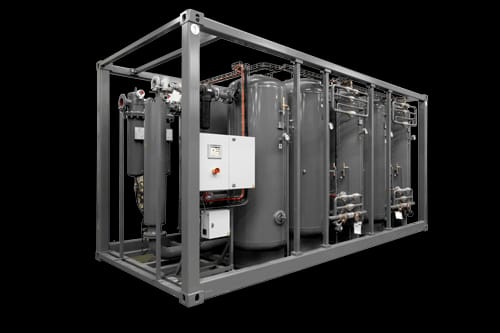

Với giải pháp OXYMAT, hệ thống tạo khí có thể được cấu hình dạng độc lập, lắp trên skid, đặt trong container hoặc tích hợp đồng bộ từ máy nén khí đến bình chứa và trạm nạp chai. Cách tiếp cận đúng không phải là chọn máy có công suất lớn nhất, mà là xác định chính xác hồ sơ tiêu thụ, yêu cầu chất lượng khí, mức dự phòng và điều kiện vận hành thực tế.
Hệ thống tạo khí tại chỗ là gì?
Hệ thống tạo khí tại chỗ là tổ hợp thiết bị sử dụng không khí môi trường làm nguyên liệu để tách và tạo ra oxy hoặc nitơ. Không khí được nén, làm khô, lọc tạp chất rồi đưa qua cụm phân tách. Khí sản phẩm sau đó được ổn định trong bình chứa, giám sát chất lượng và cấp đến điểm sử dụng qua đường ống hoặc trạm nạp.
Một hệ thống tạo khí hoàn chỉnh gồm những gì?
Tùy mục tiêu công nghệ, hệ thống tạo khí thường gồm máy nén khí, bình tích khí, máy sấy khí, bộ lọc, cụm PSA hoặc màng tách, bình chứa khí thành phẩm, bộ đo độ tinh khiết, cảm biến áp suất, lưu lượng kế, tủ điều khiển và hệ thống cảnh báo. Với dự án cần áp suất cao, có thể bổ sung máy nén tăng áp và cụm nạp chai. OXYMAT cũng cung cấp phương án tích hợp trên skid, khung hoặc container để phù hợp với mặt bằng và tiến độ dự án. OXYMAT+1
Khi nào doanh nghiệp nên cân nhắc đầu tư?
Giải pháp này phù hợp khi đơn vị có nhu cầu khí tương đối thường xuyên, chi phí mua và vận chuyển khí cao, địa điểm xa nguồn cung, yêu cầu chủ động vận hành hoặc cần kiểm soát chặt lưu lượng và độ tinh khiết. Với nhu cầu nhỏ, không liên tục hoặc thời gian sử dụng ngắn, khí chai vẫn có thể hợp lý hơn. Vì vậy, quyết định đầu tư cần dựa trên tổng chi phí vòng đời thay vì chỉ so sánh giá mua thiết bị.
Nguyên lý hoạt động của hệ thống tạo khí PSA
PSA là viết tắt của Pressure Swing Adsorption, thường được dịch là công nghệ hấp phụ biến thiên áp suất. Hai bình hấp phụ làm việc luân phiên: một bình tách khí ở áp suất cao, bình còn lại giảm áp để tái sinh vật liệu hấp phụ. Khi chu kỳ chuyển đổi được điều khiển chính xác, hệ thống tạo khí có thể tạo dòng khí ổn định theo nhu cầu vận hành. OXYMAT

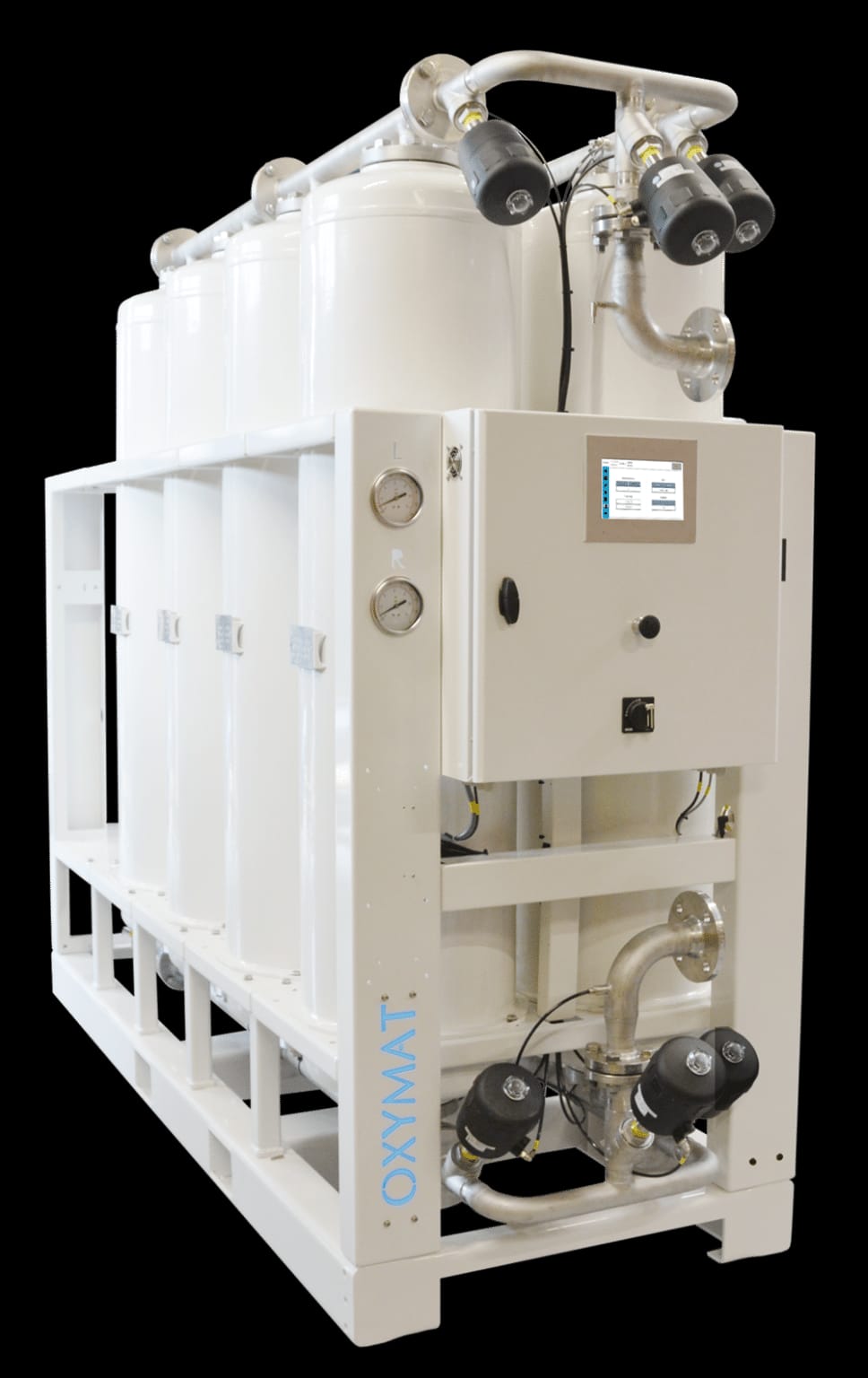

Cách hệ thống tạo khí tạo oxy PSA tách oxy
Trong máy tạo oxy PSA, khí nén sạch đi qua vật liệu zeolite. Zeolite ưu tiên giữ lại nitơ và một phần thành phần không mong muốn, trong khi dòng khí giàu oxy đi qua và được đưa vào bình chứa sản phẩm. Khi lớp hấp phụ gần bão hòa, van chuyển mạch đổi tháp, tháp cũ giảm áp để giải phóng khí đã hấp phụ và chuẩn bị cho chu kỳ tiếp theo.

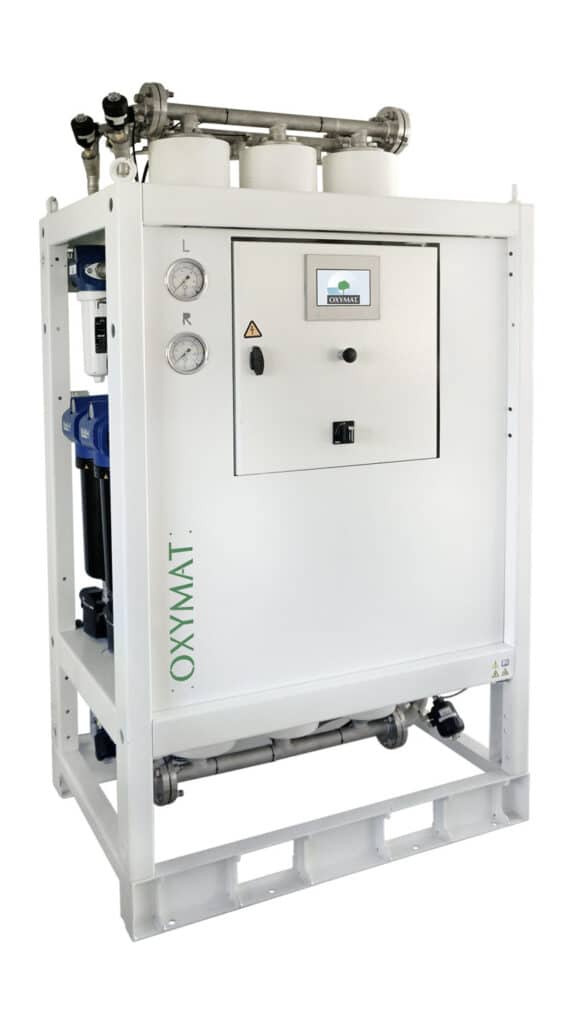

Cách hệ thống tạo nitơ PSA tách nitơ

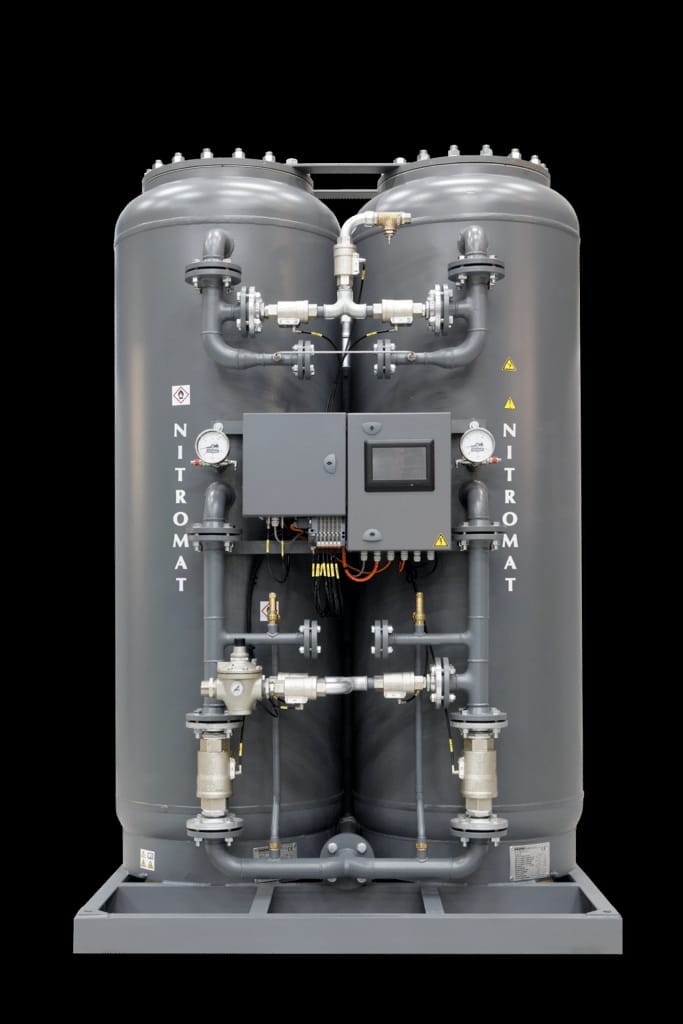

Trong máy tạo nitơ PSA, vật liệu sàng phân tử carbon được sử dụng để giữ lại oxy và các thành phần có tốc độ hấp phụ phù hợp, còn nitơ đi qua sang bình tích. Hai tháp hoạt động ngược pha giúp quá trình tách và tái sinh diễn ra liên tục. Độ tinh khiết càng cao thường đòi hỏi lưu lượng sản phẩm thấp hơn hoặc hệ thống lớn hơn, vì vậy thông số độ tinh khiết phải được xác định theo đúng nhu cầu công nghệ. OXYMAT công bố các cấu hình PSA nitơ cho nhiều mức độ tinh khiết, thay vì áp dụng một thông số duy nhất cho mọi ứng dụng. OXYMAT
So sánh hệ thống tạo khí oxy và hệ thống tạo khí nitơ tại chỗ
Cả hai giải pháp đều bắt đầu từ không khí nén và đều cần xử lý khí đầu vào tốt. Điểm khác biệt chính nằm ở vật liệu hấp phụ, thành phần khí được giữ lại, yêu cầu phân tích chất lượng và ứng dụng cuối.
| Tiêu chí | Hệ thống tạo khí oxy tại chỗ | Hệ thống tạo khí nitơ tại chỗ |
|---|---|---|
| Mục tiêu đầu ra | Dòng khí giàu oxy | Dòng khí giàu nitơ |
| Vật liệu tách phổ biến | Zeolite trong hệ PSA | Sàng phân tử carbon trong hệ PSA hoặc màng tách |
| Ứng dụng điển hình | Khí y tế, nuôi trồng thủy sản, xử lý nước, ozone, khai khoáng, sản xuất kính | Đóng gói thực phẩm, trơ hóa, làm sạch đường ống, cắt laser, điện tử, dầu khí, dược phẩm |
| Thông số cần ưu tiên | Lưu lượng, nồng độ oxy, áp suất, dự phòng, chất lượng khí đầu ra | Lưu lượng, độ tinh khiết nitơ, điểm sương, áp suất, tải đỉnh |
| Kiểm soát an toàn | Vật liệu tương thích oxy, thông gió, phòng cháy và quản lý nguồn dự phòng | Thông gió, cảnh báo thiếu oxy trong không gian kín và quản lý áp suất |
Không nên chọn hệ thống tạo khí chỉ dựa trên tên ngành. Hai nhà máy cùng sản xuất thực phẩm có thể cần độ tinh khiết nitơ, lưu lượng giờ cao điểm và áp suất hoàn toàn khác nhau. Tương tự, bệnh viện phải xem xét đồng thời tải cơ sở, tải khẩn cấp, cấu hình nguồn dự phòng, hệ thống cảnh báo và yêu cầu pháp lý áp dụng tại địa điểm triển khai.
7 lợi ích của hệ thống tạo khí tại chỗ cho doanh nghiệp
- Chủ động nguồn khí: doanh nghiệp sản xuất khí theo lịch vận hành, giảm phụ thuộc vào lịch giao bình hoặc xe bồn.
- Giảm rủi ro gián đoạn: hệ thống được thiết kế đúng tải, có bình đệm và nguồn dự phòng sẽ giúp duy trì cấp khí khi nhu cầu biến động hoặc có sự cố cục bộ.
- Kiểm soát đúng độ tinh khiết: khí được tạo theo thông số thực sự cần cho quy trình, tránh trả chi phí cho mức tinh khiết cao hơn nhu cầu.
- Giảm công việc logistics: hạn chế thao tác đặt hàng, nhận hàng, đổi bình, quản lý vỏ bình và bố trí khu lưu trữ lớn.
- Tăng khả năng theo dõi: tủ điều khiển và cảm biến cho phép giám sát áp suất, lưu lượng, chất lượng khí, cảnh báo và lịch sử vận hành.

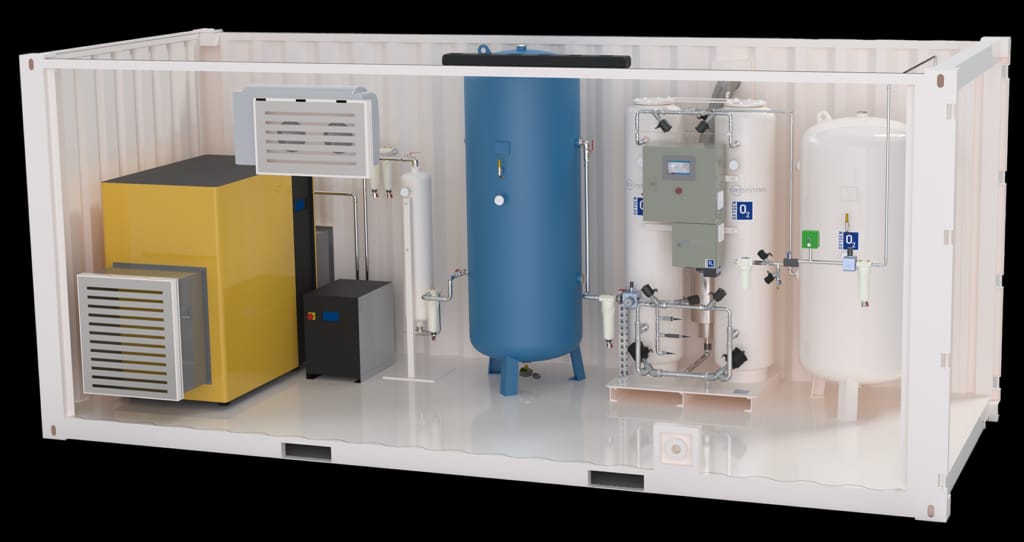

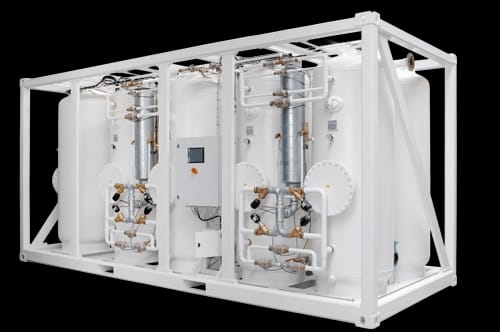

- Dễ tích hợp theo mô-đun: hệ thống có thể cấu hình dạng độc lập, skid hoặc container, phù hợp với dự án mới và cải tạo.
- Tối ưu tổng chi phí vòng đời: với nhu cầu đủ lớn và ổn định, chi phí điện, bảo trì và khấu hao có thể dự báo rõ hơn so với phụ thuộc hoàn toàn vào giá khí giao ngoài.
Các nguồn chuyên ngành đều nhấn mạnh lợi ích về quyền kiểm soát sản lượng, chất lượng khí và giảm phụ thuộc vào nguồn cung giao nhận. Tuy nhiên, mức tiết kiệm thực tế phải được tính theo dữ liệu tiêu thụ, giá điện, số giờ vận hành, chi phí bảo trì và phương án dự phòng của từng dự án. Atlas Copco+1
Doanh nghiệp nên thu thập hóa đơn khí từ 6 đến 12 tháng, biểu đồ tiêu thụ theo ca và thông số áp suất tại điểm dùng. OXYMAT có thể dựa trên dữ liệu này để khảo sát và đề xuất cấu hình sát nhu cầu thay vì ước lượng theo công suất danh nghĩa.

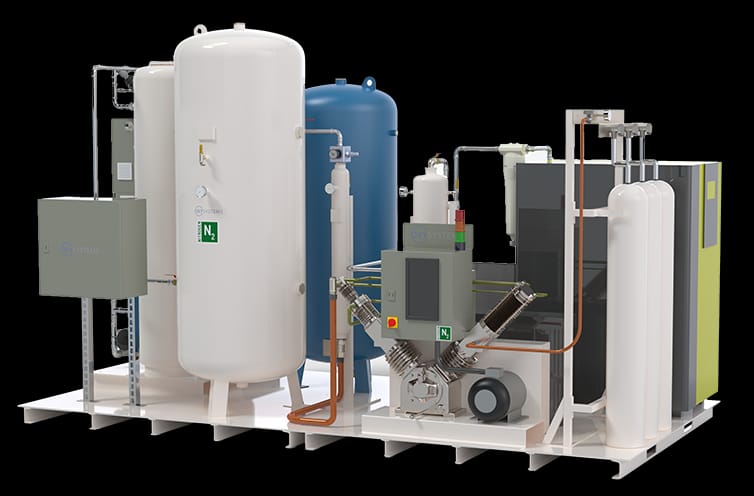

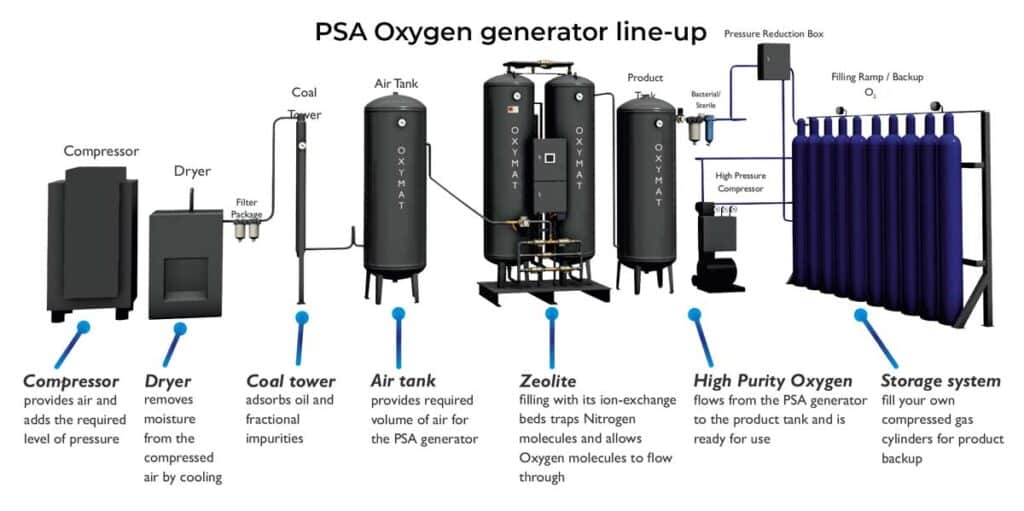

Cấu hình tiêu chuẩn của một hệ thống tạo khí
Cụm khí nén và xử lý khí đầu vào
Chất lượng khí nén quyết định trực tiếp đến độ ổn định và tuổi thọ vật liệu hấp phụ. Cụm đầu vào thường gồm máy nén khí, bình tích, máy sấy, bộ tách nước và các cấp lọc. Thiết kế phải xem xét nhiệt độ môi trường, độ ẩm, bụi, dầu, độ cao địa hình, chất lượng điện và khả năng thông gió phòng máy.
Cụm PSA, bình chứa, giám sát và nguồn dự phòng
Sau khâu xử lý, khí đi vào cụm PSA hoặc màng tách. Khí thành phẩm được đưa qua bình chứa để giảm dao động, sau đó qua hệ thống phân tích độ tinh khiết, điều áp và phân phối. Tùy dự án có thể bổ sung máy nén tăng áp, trạm nạp chai, đường bypass, bình dự phòng, máy phát điện, giám sát từ xa và kết nối với hệ quản lý tòa nhà hoặc nhà máy. Cấu hình hệ thống OXYMAT có thể bao gồm máy nén, máy sấy lạnh, bình khí nén, bộ lọc, skid PSA, bình chứa khí thành phẩm và các tùy chọn tăng áp hoặc nạp chai. OXYMAT+1
- Đo lưu lượng liên tục và xác định tải đỉnh.
- Giám sát độ tinh khiết tại đầu ra.
- Cài đặt cảnh báo áp suất thấp, chất lượng khí không đạt và nhiệt độ bất thường.
- Bố trí van an toàn, đường xả và thông gió theo hồ sơ thiết kế.
- Xây dựng kế hoạch bảo trì, phụ tùng và nguồn khí dự phòng.
Ứng dụng của hệ thống tạo khí trong nhà máy và bệnh viện
Ứng dụng oxy trong y tế và công nghiệp
Oxy tại chỗ được sử dụng trong bệnh viện, cơ sở y tế, bệnh viện dã chiến, nuôi trồng thủy sản, xử lý nước thải, tạo ozone, khai khoáng, chế biến khoáng sản, sản xuất kính và các quá trình cần tăng cường oxy. OXYMAT công bố giải pháp cho nhiều lĩnh vực, đồng thời có thể thiết kế hệ thống theo điều kiện làm việc và yêu cầu dự án. OXYMAT
Đối với bệnh viện, thiết kế không chỉ dừng ở máy tạo oxy. Dự án phải xem xét nguồn cấp chính, nguồn dự phòng, đường ống, cảnh báo, kiểm định, chạy thử và hồ sơ vận hành. ISO 7396-1:2016 quy định các yêu cầu liên quan đến thiết kế, lắp đặt, chức năng, hiệu năng, thử nghiệm, nghiệm thu và tài liệu hóa hệ thống đường ống khí y tế. Tại thời điểm kiểm tra, ISO vẫn liệt kê phiên bản này là hiện hành, đồng thời cho biết tiêu chuẩn đang trong quá trình sửa đổi; vì vậy hồ sơ dự án phải đối chiếu phiên bản mới nhất và quy định quốc gia tại thời điểm triển khai. ISO
Ứng dụng nitơ trong sản xuất và bảo quản
Nitơ được dùng để tạo môi trường trơ, đẩy khí, phủ bề mặt, bảo quản thực phẩm, cắt laser, thử kín, bảo vệ sản phẩm khỏi oxy hóa và hỗ trợ nhiều quy trình trong điện tử, dầu khí, dược phẩm, phòng thí nghiệm và hàng hải. OXYMAT liệt kê các ứng dụng điển hình gồm đóng gói khí biến đổi, inerting, blanketing, purging, cắt laser và hỗ trợ quá trình công nghiệp. OXYMAT
Cách lựa chọn và triển khai hệ thống tạo khí phù hợp
Lưu ý dữ liệu cần chuẩn bị trước khi thiết kế
- Loại khí cần dùng và mục đích sử dụng cụ thể.
- Độ tinh khiết hoặc nồng độ yêu cầu tại điểm dùng.
- Lưu lượng trung bình, tải đỉnh và thời gian xuất hiện tải đỉnh.
- Áp suất đầu ra và tổn thất áp trên đường ống.
- Số giờ vận hành mỗi ngày, số ngày vận hành mỗi năm.
- Nhiệt độ, độ ẩm, độ cao, bụi và điều kiện đặt máy.
- Nguồn điện, công suất điện khả dụng và yêu cầu máy phát dự phòng.
- Mặt bằng, lối vận chuyển, khả năng thông gió và giới hạn tiếng ồn.
- Mức dự phòng mong muốn và phương án khí chai hoặc bồn dự phòng.
- Tiêu chuẩn kỹ thuật, yêu cầu pháp lý và hồ sơ nghiệm thu áp dụng.
Quy trình khảo sát và thiết kế cùng OXYMAT
- Thu thập dữ liệu vận hành và xác nhận điểm sử dụng.
- Đo hoặc kiểm chứng lưu lượng, áp suất và tải đỉnh.
- Lựa chọn công nghệ PSA hoặc màng tách phù hợp.
- Tính công suất máy nén, xử lý khí, bình đệm và cụm tạo khí.
- Đề xuất cấu hình dự phòng, điều khiển và giám sát.
- Bố trí mặt bằng, đường ống, điện và thông gió.
- Đánh giá tổng chi phí đầu tư và vận hành.
- Lắp đặt, chạy thử, hiệu chỉnh và đào tạo vận hành.
Một thiết kế tốt phải cân bằng giữa công suất, hiệu suất năng lượng, độ dự phòng và khả năng bảo trì. Chọn máy quá nhỏ làm tăng nguy cơ thiếu khí; chọn quá lớn có thể khiến hệ thống chạy non tải, tăng vốn đầu tư và giảm hiệu quả kinh tế. OXYMAT thiết kế giải pháp dựa trên ứng dụng, công suất, độ tinh khiết, áp suất, điều kiện môi trường và độ cao địa hình. OXYMAT
Liên hệ OXYMAT để khảo sát và thiết kế hệ thống tạo khí theo yêu cầu. Cung cấp dữ liệu tiêu thụ, áp suất, độ tinh khiết, mặt bằng và phương án dự phòng hiện tại để đội ngũ kỹ thuật xây dựng cấu hình phù hợp cho nhà máy hoặc bệnh viện.
Câu hỏi thường gặp về hệ thống tạo khí
Hệ thống tạo khí có thay thế hoàn toàn khí chai không?
Có thể giảm mạnh nhu cầu khí chai, nhưng không nên mặc định loại bỏ hoàn toàn nguồn dự phòng. Mức thay thế phụ thuộc vào độ ổn định điện, tầm quan trọng của quy trình và yêu cầu an toàn. Với bệnh viện hoặc dây chuyền không được phép gián đoạn, khí chai, cụm chai hoặc nguồn dự phòng khác thường vẫn cần được tính toán.
Hệ thống tạo khí tại chỗ có phù hợp với nhu cầu nhỏ không?
Có các cấu hình nhỏ gọn cho nhu cầu vừa và nhỏ, nhưng hiệu quả kinh tế phải được kiểm tra theo số giờ vận hành và lượng khí tiêu thụ. Nếu nhu cầu rất thấp hoặc không thường xuyên, khí chai có thể đơn giản hơn. Khảo sát tiêu thụ thực tế là bước cần thiết trước khi quyết định.
Độ tinh khiết càng cao có luôn tốt hơn không?
Không. Độ tinh khiết cần phù hợp với yêu cầu quy trình. Chọn mức cao hơn cần thiết có thể làm tăng kích thước thiết bị, tiêu thụ khí nén và chi phí đầu tư hoặc vận hành.
Chi phí đầu tư hệ thống tạo khí được xác định như thế nào?
Chi phí phụ thuộc vào lưu lượng, độ tinh khiết, áp suất, mức dự phòng, máy nén, xử lý khí, bình chứa, giám sát và hình thức lắp đặt. Container, trạm nạp chai, máy tăng áp hoặc yêu cầu tiêu chuẩn đặc biệt sẽ làm thay đổi ngân sách. Báo giá chính xác cần dựa trên dữ liệu khảo sát.
Hệ thống tạo khí cần bảo trì những hạng mục nào?
Các hạng mục thường gồm máy nén, máy sấy, bộ lọc, van, cảm biến, thiết bị phân tích khí và kiểm tra độ kín. Chu kỳ bảo trì phụ thuộc vào giờ chạy, chất lượng khí đầu vào và điều kiện môi trường. Nên lập danh mục phụ tùng thiết yếu và theo dõi cảnh báo thay vì chỉ sửa chữa khi hệ thống dừng.
Hệ thống tạo khí oxy cho bệnh viện cần lưu ý gì?
Cần thiết kế theo yêu cầu khí y tế, có nguồn dự phòng, cảnh báo, kiểm soát chất lượng khí, đường ống phù hợp và quy trình nghiệm thu rõ ràng. Tiêu chuẩn và quy định áp dụng phải được xác nhận theo quốc gia, loại cơ sở và thời điểm triển khai. Không nên sử dụng cấu hình công nghiệp thông thường để thay thế trực tiếp cho hệ thống khí y tế.
OXYMAT có thể thiết kế hệ thống tạo khí theo mặt bằng sẵn có không?
Có thể lựa chọn dạng độc lập, skid, khung hoặc container tùy điều kiện dự án. Việc thiết kế cần dựa trên lối tiếp cận, tải nền, thông gió, nhiệt độ, độ cao và khả năng mở rộng. Khảo sát hiện trường giúp giảm rủi ro sửa đổi khi thi công.
Hãy liên hệ OXYMAT để được khảo sát hiện trạng, phân tích nhu cầu oxy hoặc nitơ và thiết kế hệ thống tạo khí phù hợp với công suất, tiêu chuẩn và ngân sách của dự án.
